🔌 היכרות עם ארדואינו

כל מה שצריך כדי להתחיל עם ארדואינו: בוחרים נושא, או גוללים למטה ללוח האינטראקטיבי ולהבדל בין דיגיטלי לאנלוגי.

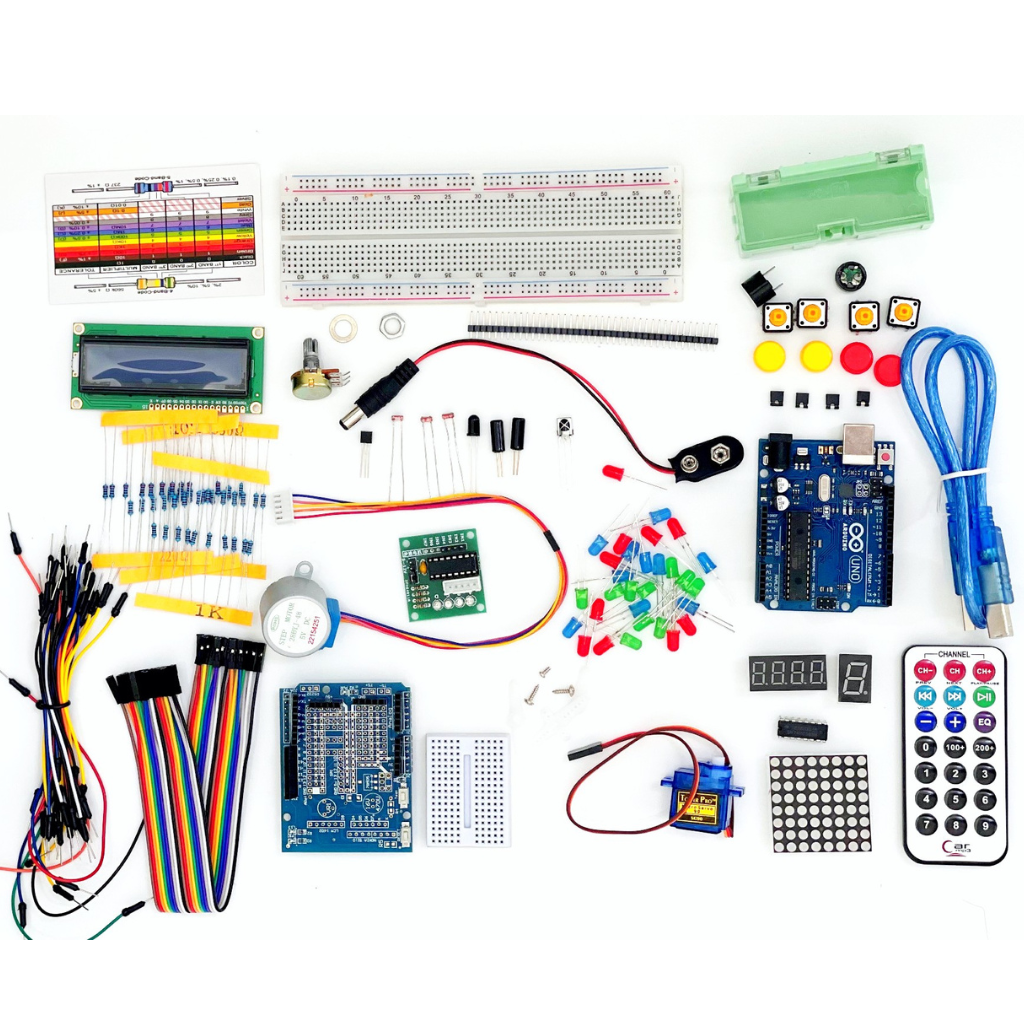

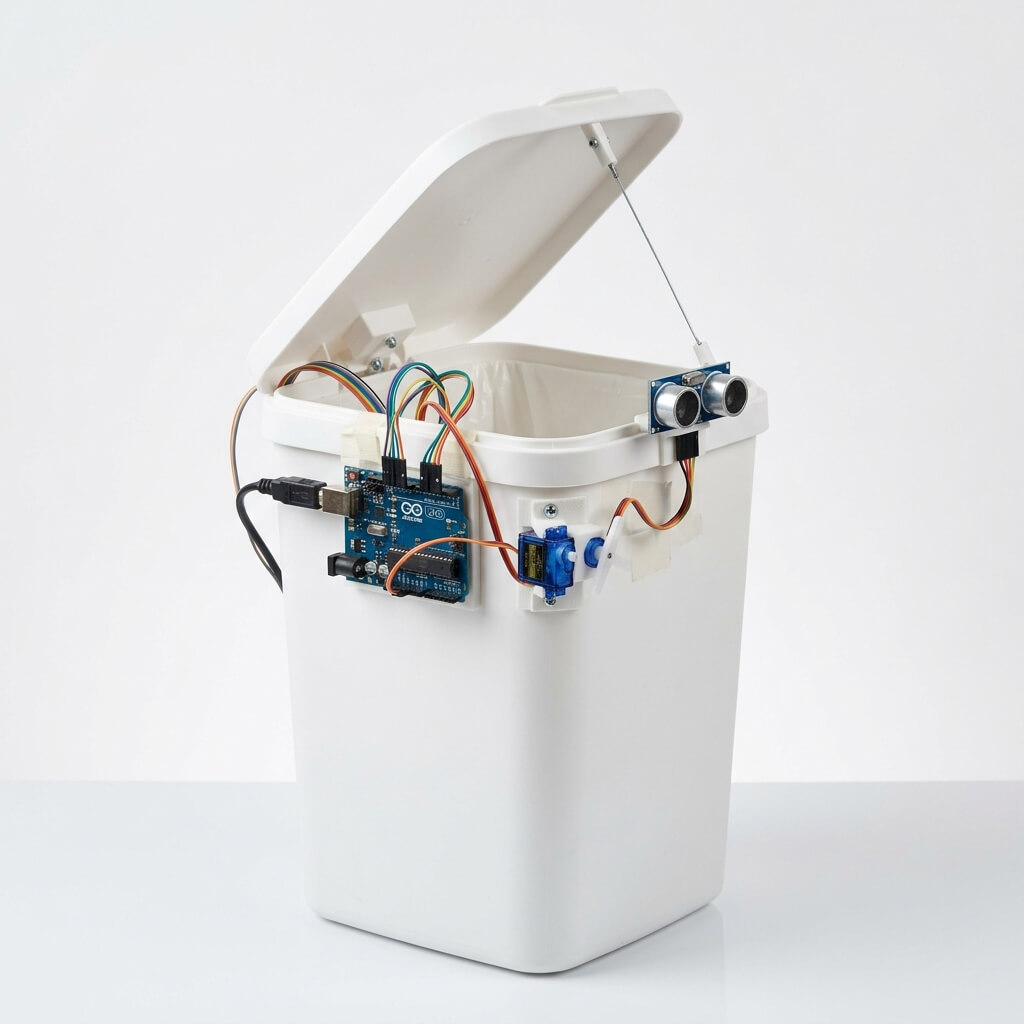

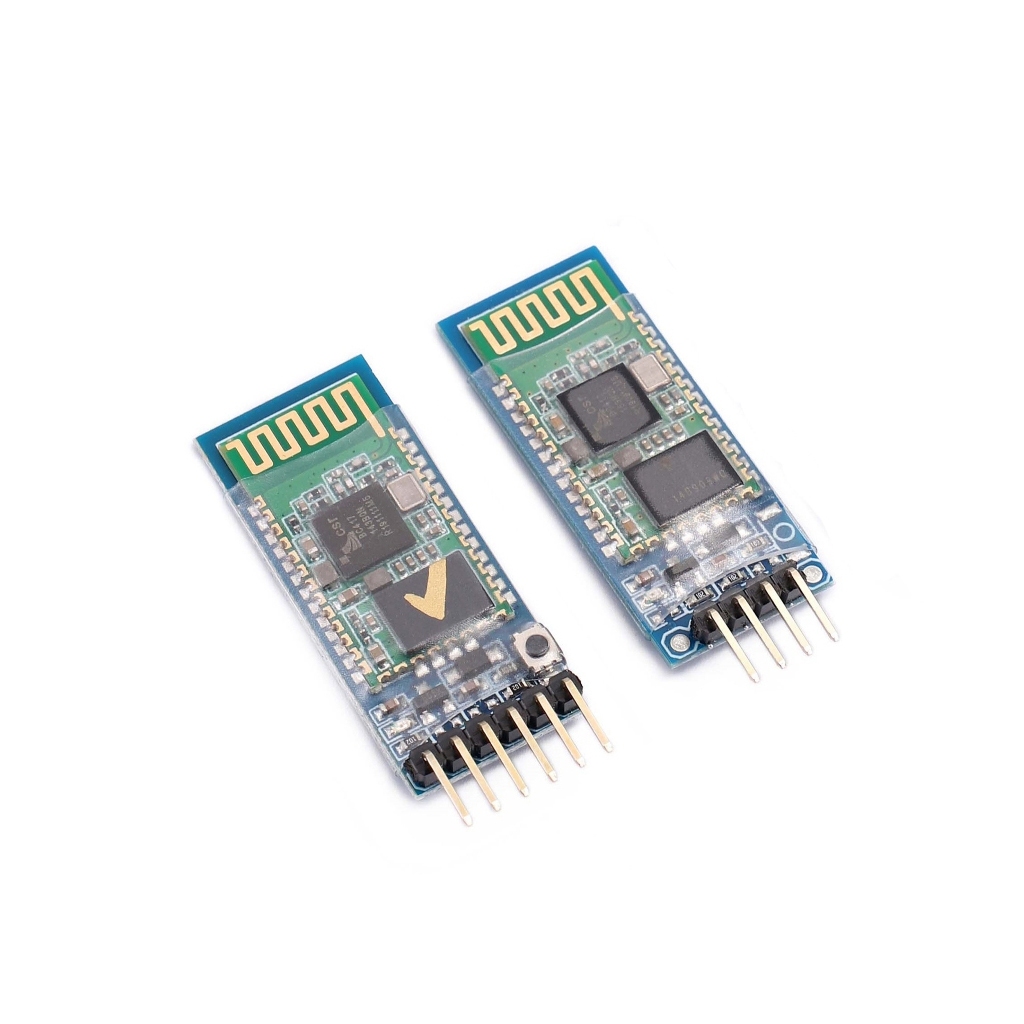

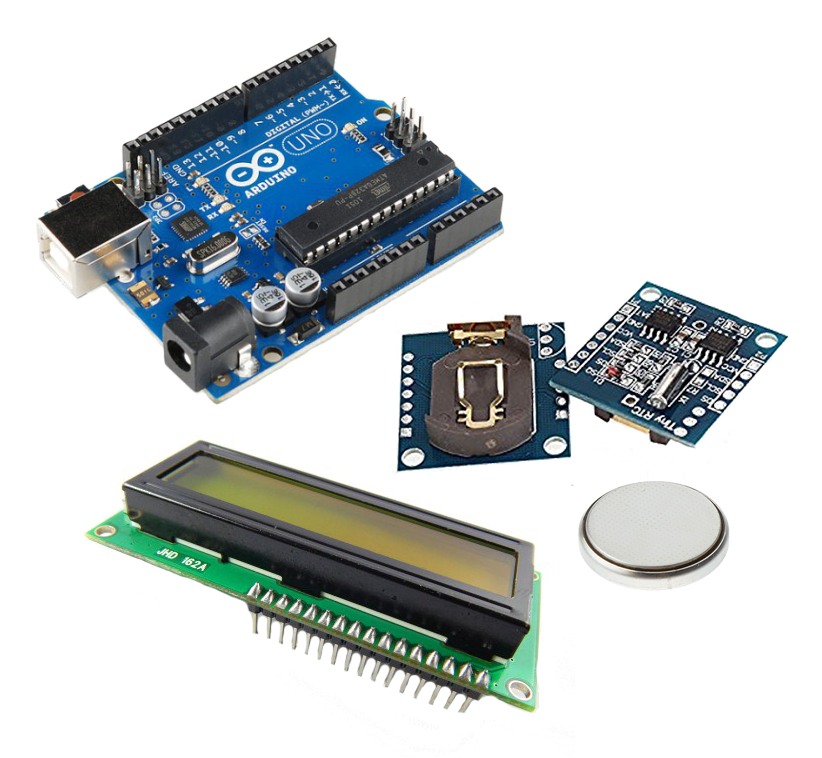

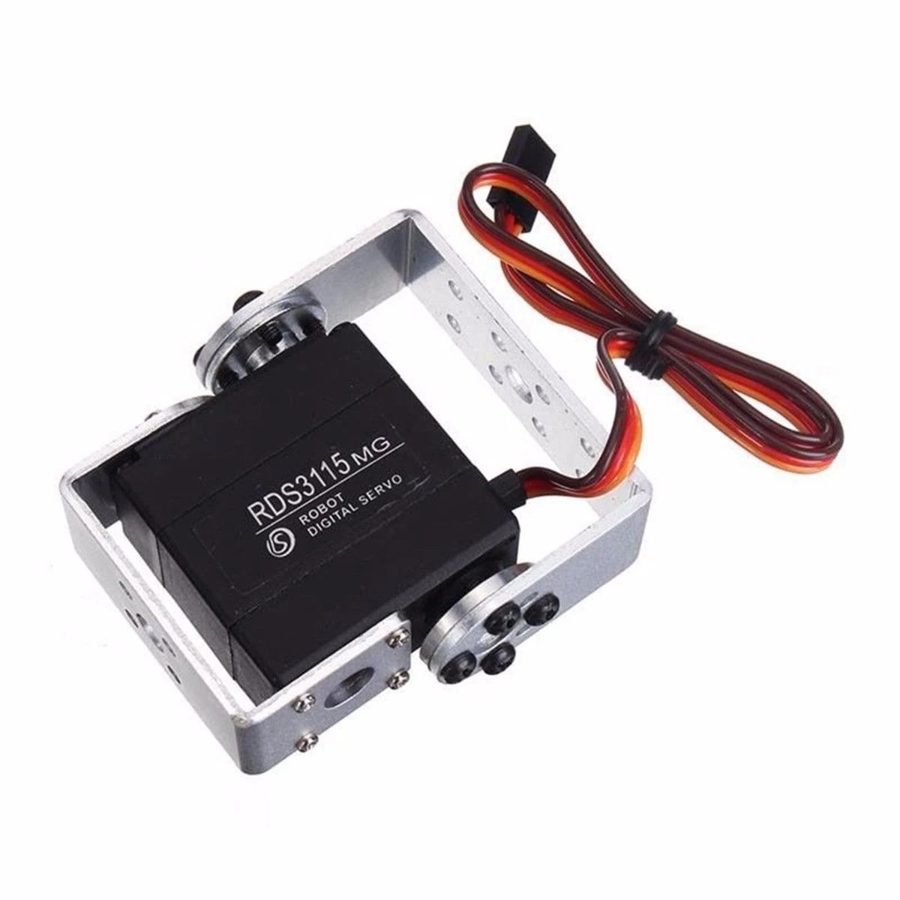

🧱 הכרת הרכיבים

💡 הקוד הראשון

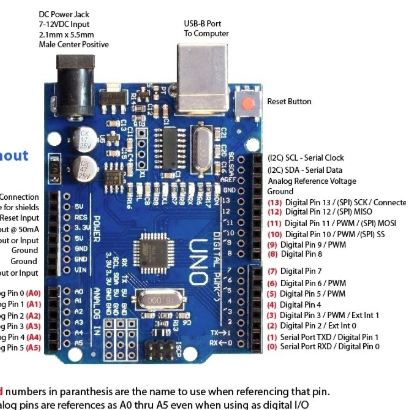

🔍 מכירים את הלוח

לוחצים על כל חלק בלוח כדי לגלות מה הוא עושה.

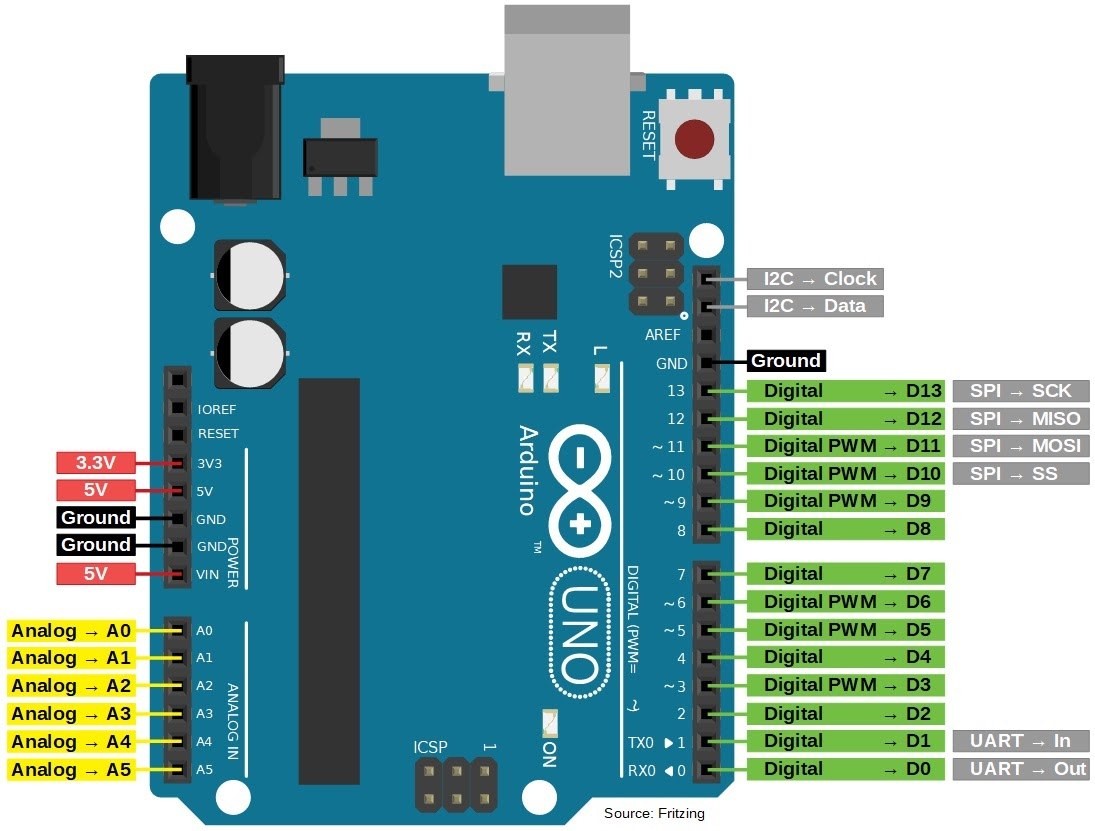

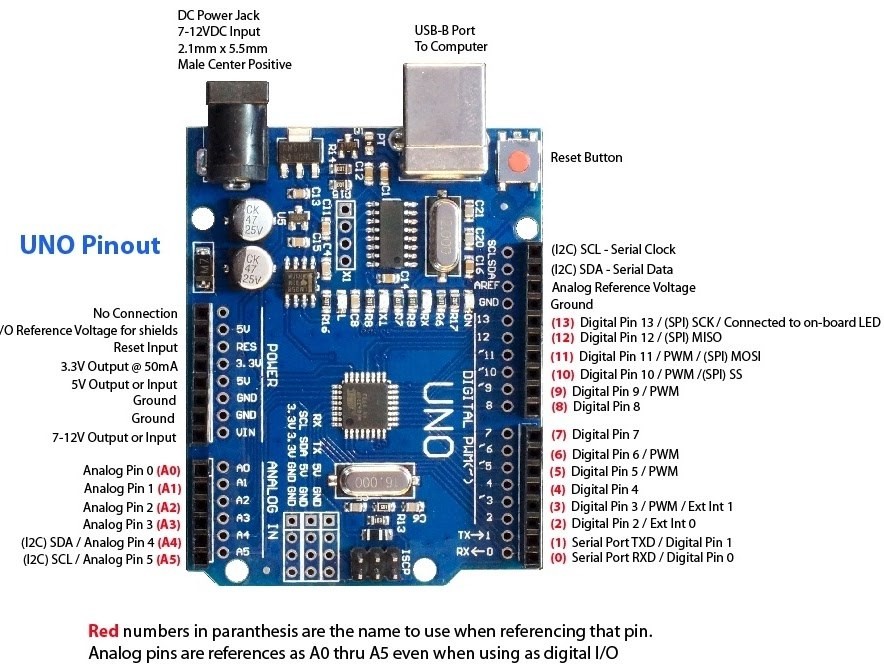

📍 תרשימי הפינים

לפי צבעים: אדום מתח, שחור אדמה, צהוב אנלוגי, ירוק דיגיטלי על לוח אמיתי: המספר באדום הוא מה שכותבים בקוד

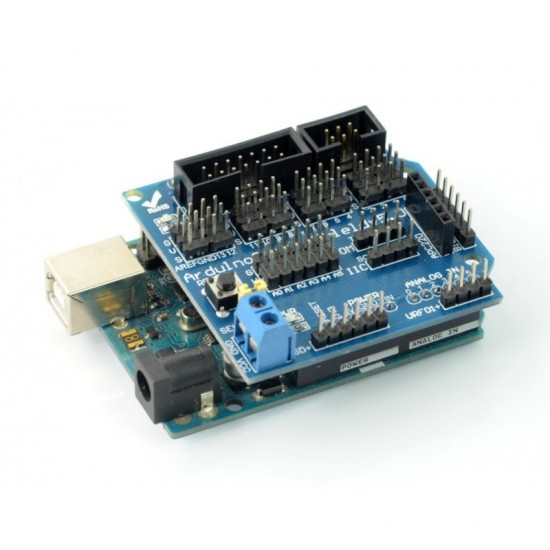

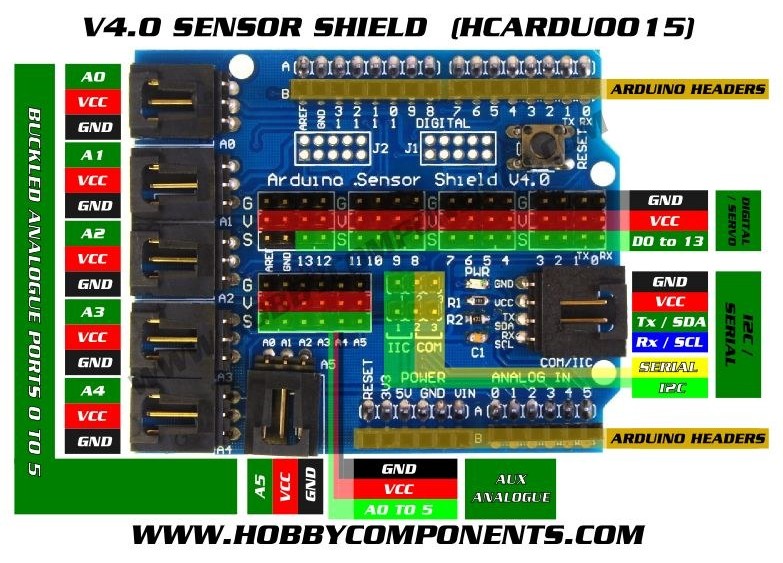

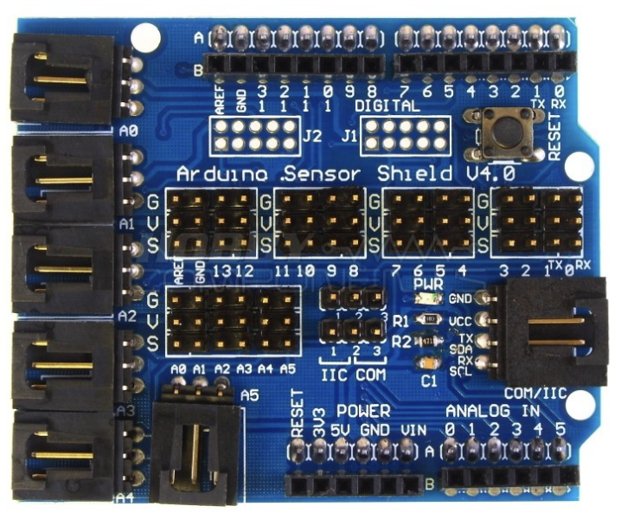

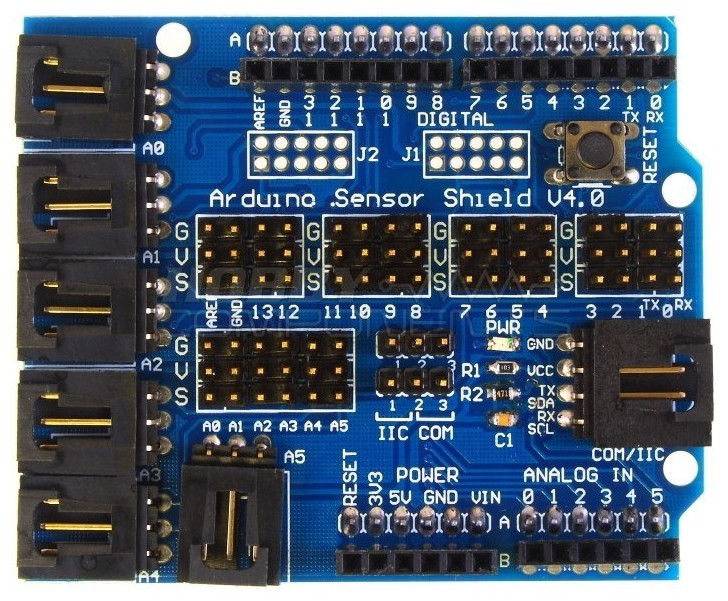

🧩 לוח ההרחבה (Sensor Shield V4.0)

לוח ההרחבה יושב על הארדואינו ונותן לכל פין שלישייה משלו: S אות (הפין עצמו), V פלוס 5V ו־G אדמה. כך כל חיישן או לד מתחבר בכבל אחד של שלושה חוטים, בלי מטריצה ובלי חיפוש אחרי GND פנוי. השורה העליונה היא הפינים הדיגיטליים 0 עד 13, והשורה למטה היא A0 עד A5.

הלוח כמו שהוא: שורות G, V, S לכל פין שחור GND, אדום VCC, ירוק האות: D0 עד D13 ו־A0 עד A5

⚡ דיגיטלי או אנלוגי?

digitalRead(2);         // 0 or 1
digitalWrite(13, HIGH); // LED on

analogRead(A0);  // 0 ... 1023

💻 התקנת Arduino IDE

ארבעה צעדים, כרבע שעה, ובסוף הלד על הלוח מהבהב בקוד שאתם העליתם. סמנו כל צעד כשסיימתם.

🧭 מה זה IDE?

IDE היא תוכנה אחת שעושה שלושה דברים: עורך שבו כותבים את הקוד, מתרגם (קומפיילר) שהופך אותו לשפה שהבקר מבין, ומעלה שמעביר אותו בכבל ה־USB ללוח. לחצו על המספרים בחלון כדי להכיר כל כפתור.

6void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

🪜 ארבעה צעדים

🛠️ משהו לא עובד?

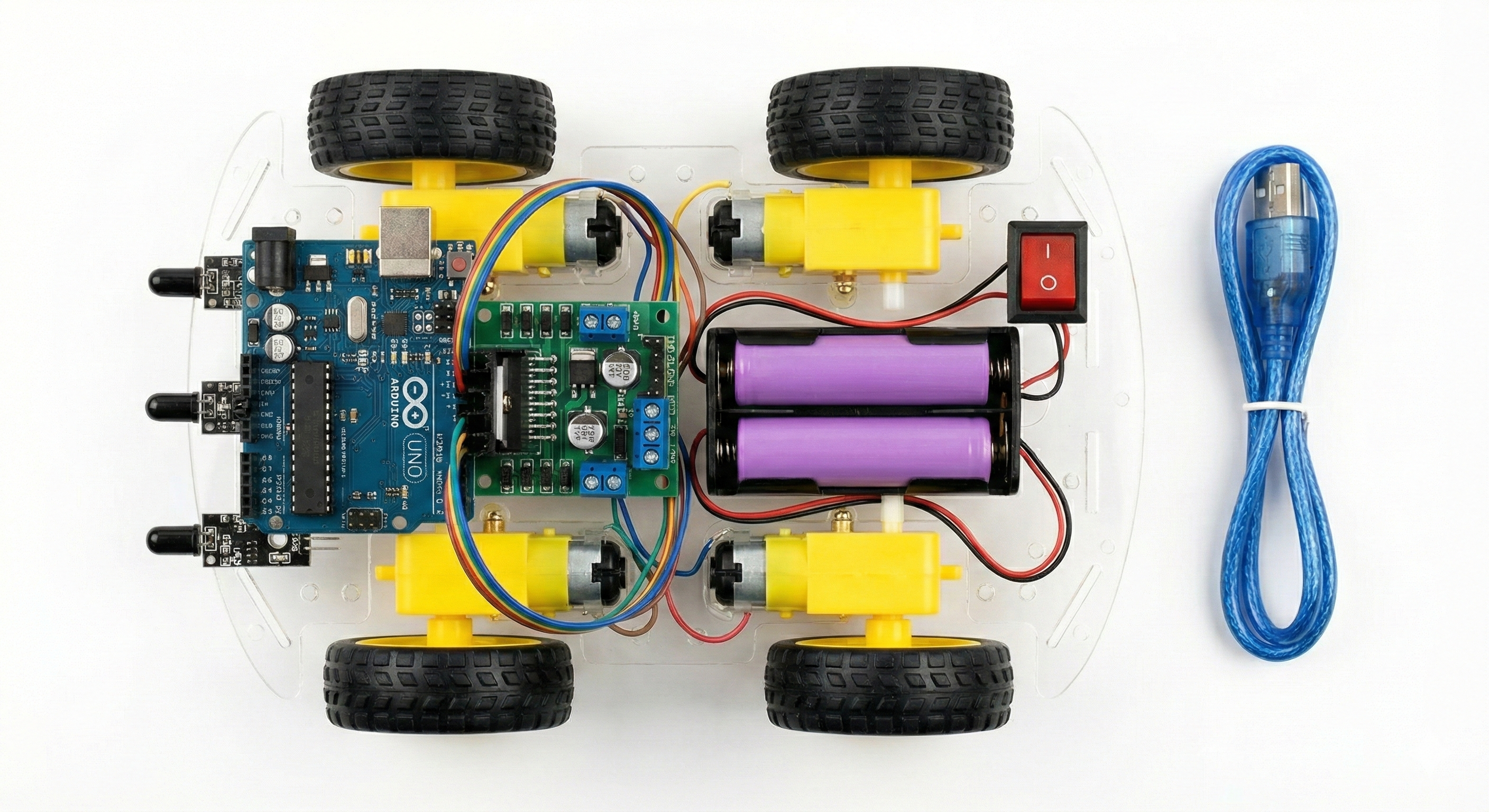

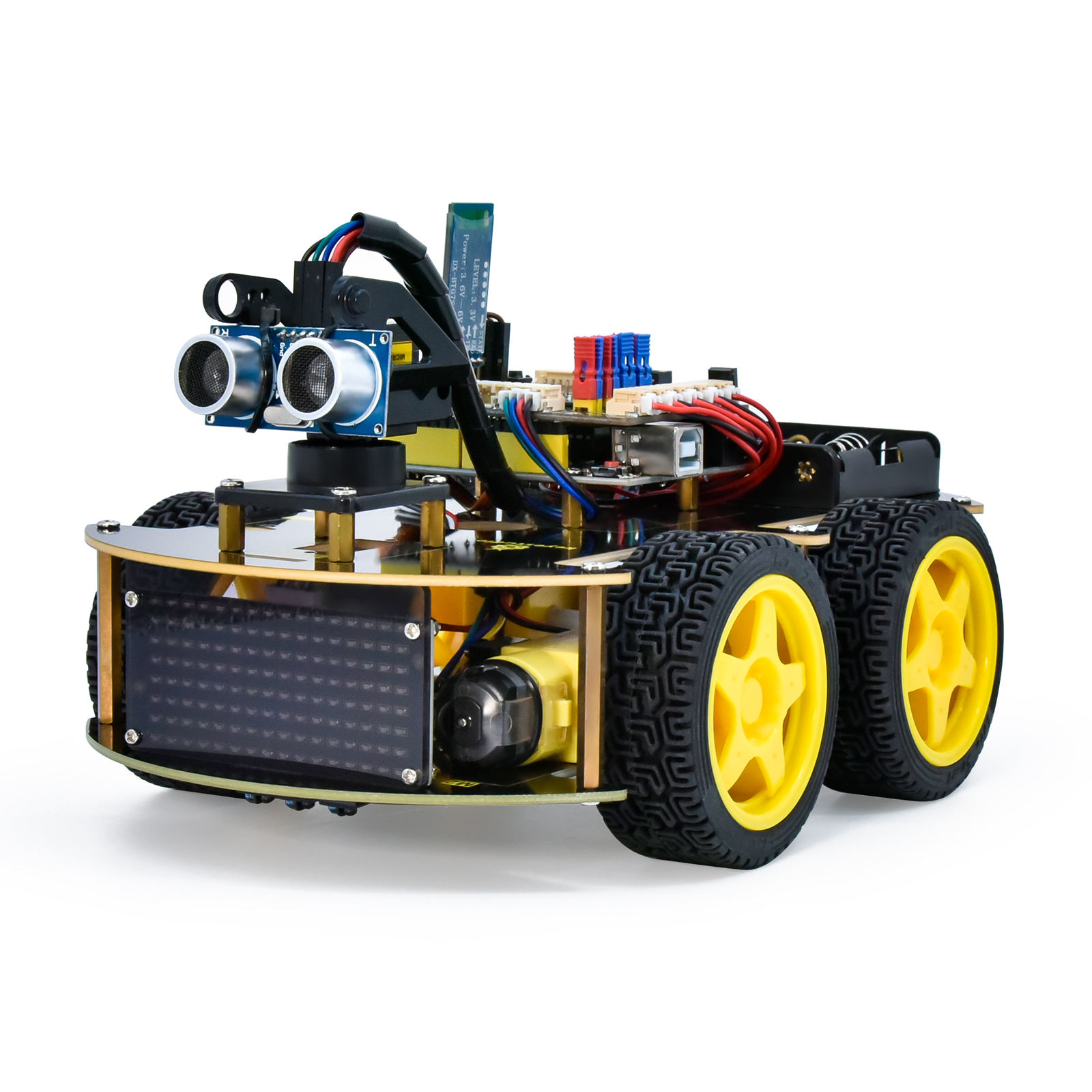

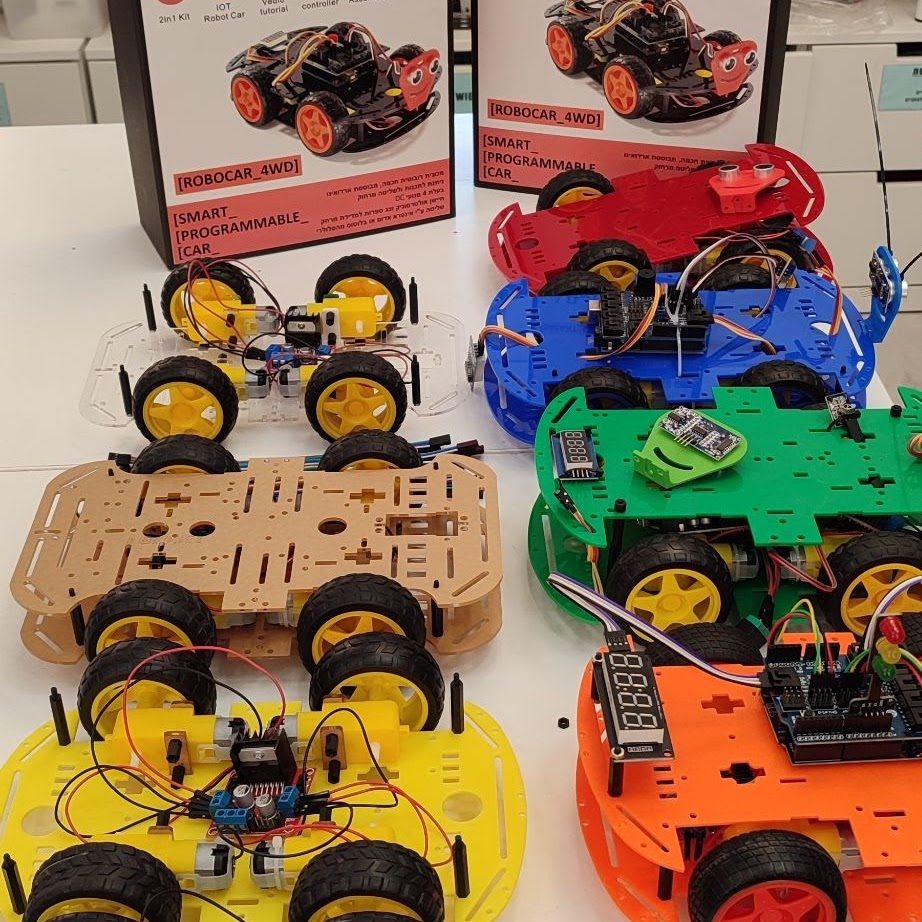

🚗 מכונית אוטונומית

כל השלבים בבניית המכונית: הרכבה, מנועים, נסיעה וחיישנים.

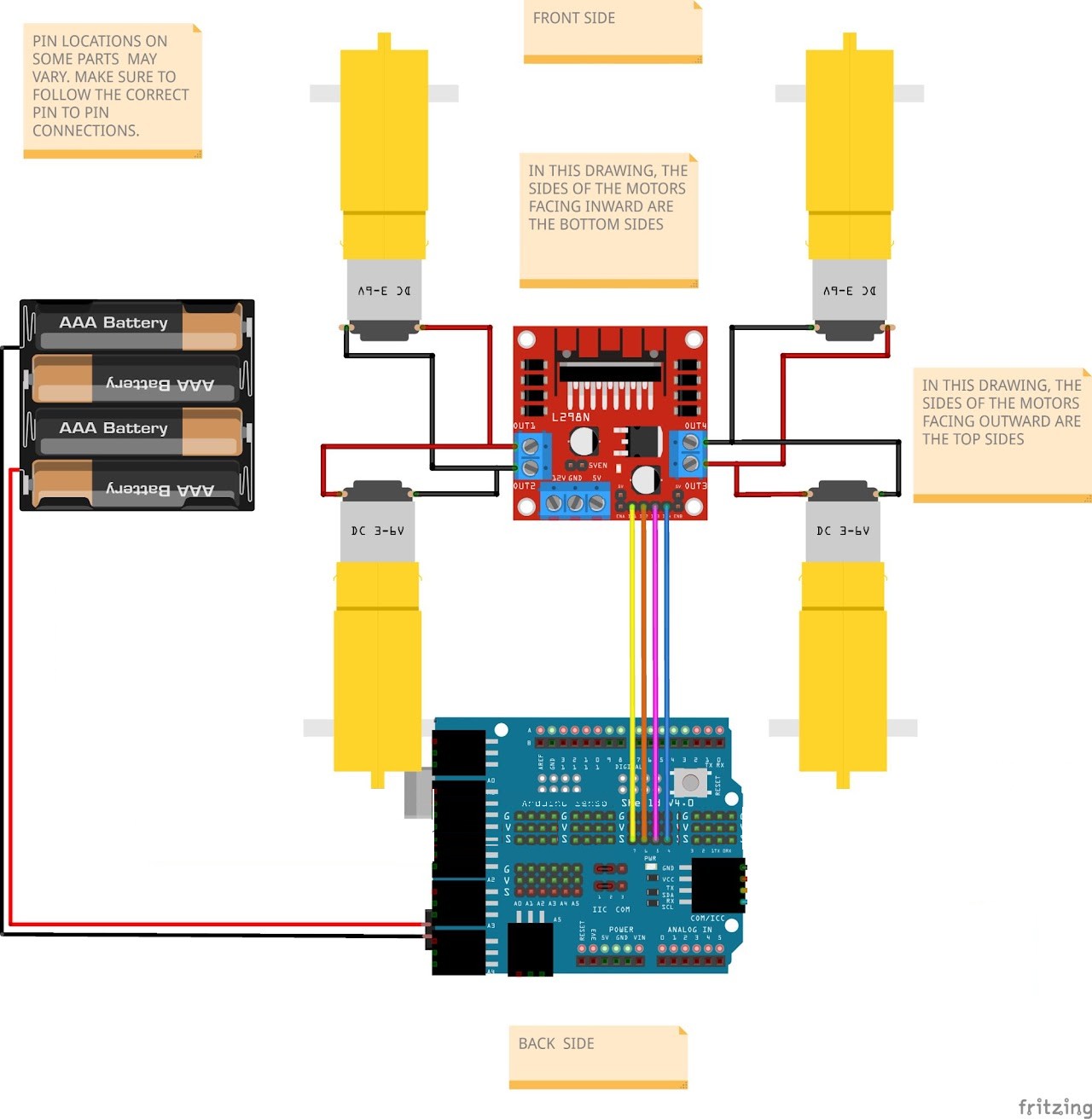

🔧 הרכבת המכונית10 שלבים, מהפלטה ועד נסיעה חיבור גלגלים לגשר Hשני מנועים ביציאה אחת קדימה ואחורהשנייה קדימה, שנייה אחורה פניותימינה, עצירה, שמאלה עוקב קומכונית שנוסעת על קו שחור

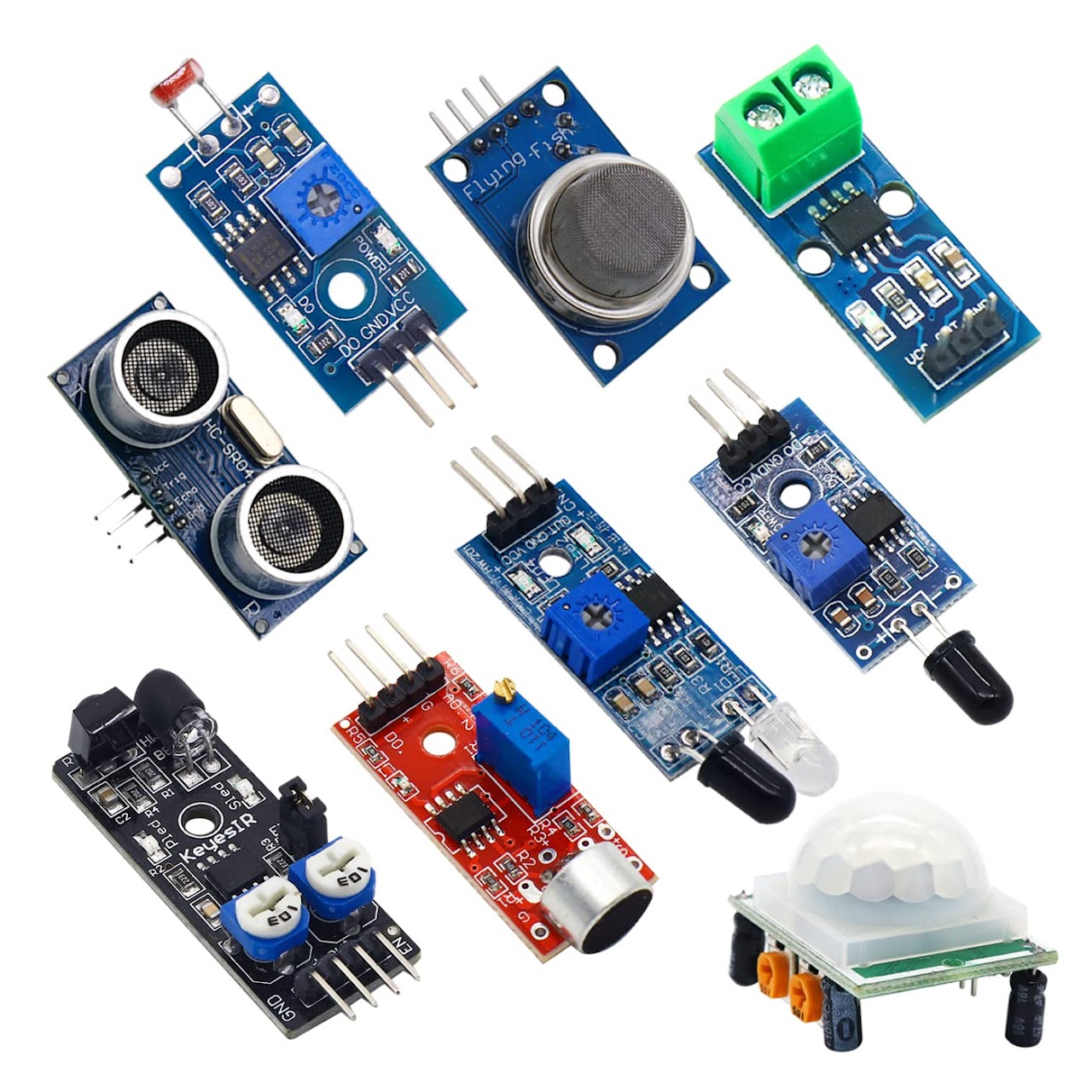

📡 חיישנים

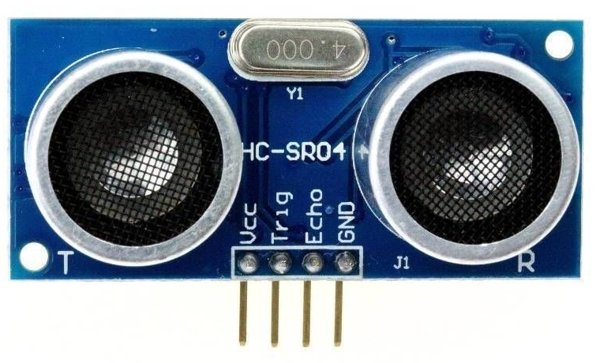

חיישן 4 ערוציםארבעה חיישני קו בכרטיס אחד חיישן מרחקצעקה, הד, וחשבון של מרחק 📳חיישן ויברציהנקישה בפין 4 מדליקה לד בפין 13

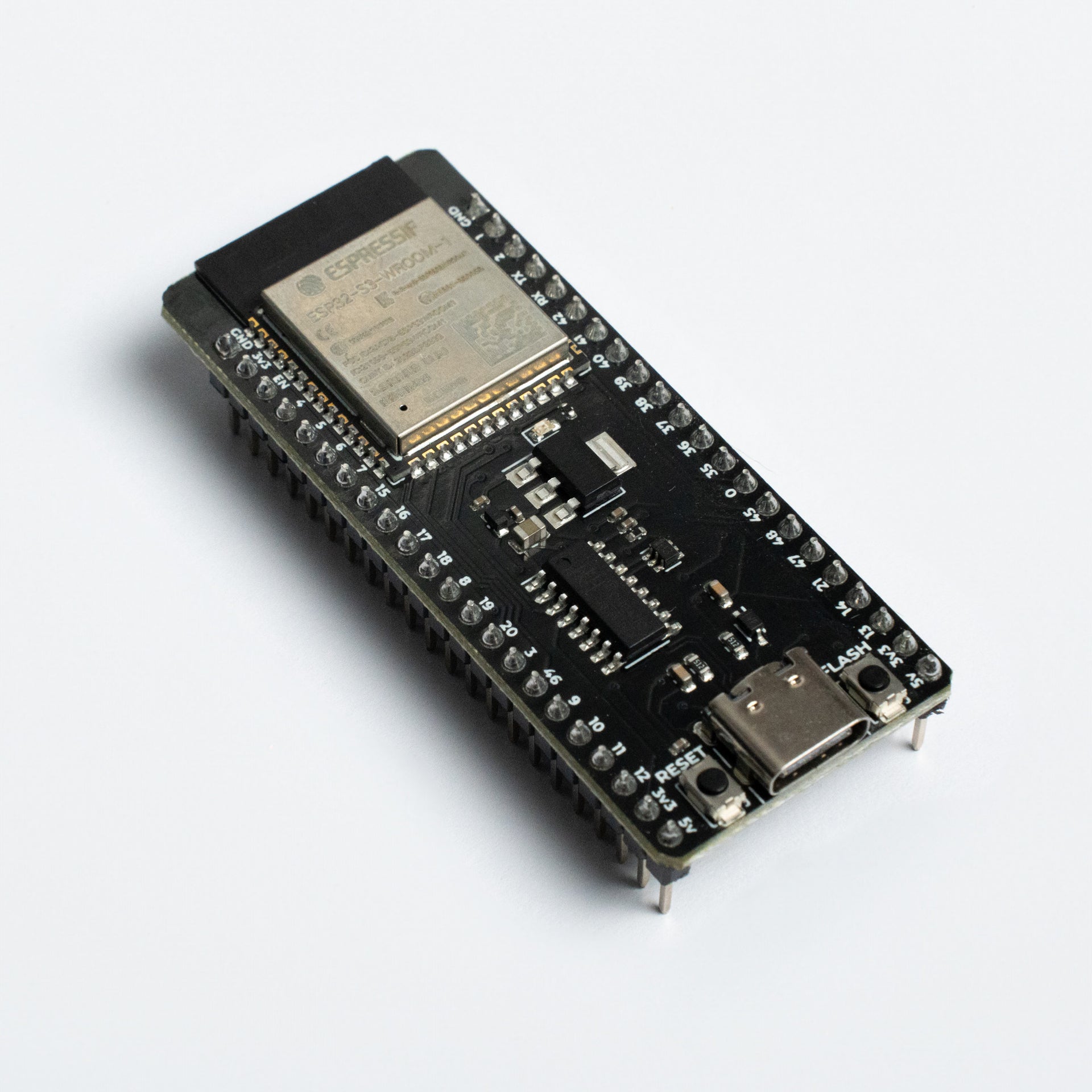

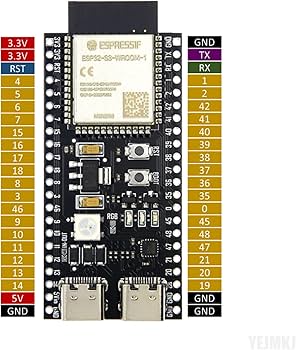

📶 ESP32-S3

הבקר של החלק השני בקורס. קטן כמו אצבע, אבל חזק פי כמה מהארדואינו, ועם Wi-Fi ובלוטות' בפנים, כך שהפרויקטים יכולים לדבר עם הטלפון, עם האינטרנט ואחד עם השני.

הנושאים

ארדואינו מול ESP32

⚠️ הפינים של ESP32 עובדים ב־3.3V. לא מחברים אליהם ישר חיישן שמוציא 5V (למשל פין Echo של חיישן המרחק): צריך מחלק מתח או מודול שעובד ב־3.3V.

🌈 סטריפ לדים של 5A עם ESP32

🌈 NeoPixel: לדים חכמים

🔬 נסו בעצמכם: איך הצבעים עוברים בשרשרת

בוחרים צבע, לוחצים על הלדים כדי "לצבוע" אותם בזיכרון של ה־ESP32, ואז "שליחה". הבקר שולח רכבת של 8 חבילות. כל לד תופס את החבילה הראשונה שמגיעה אליו ומעביר את השאר לשכן. רק כשהחוט שותק לרגע (Reset), כולם נדלקים ביחד.

הצורות של NeoPixel

החיבור ל־ESP32-S3

⚠️ לסטריפ יש כיוון! על הסטריפ מודפסים חצים קטנים, ומחברים את הבקר לקצה שהחצים יוצאים ממנו (DIN). חיבור לקצה הלא נכון: שום דבר לא נדלק, ושום דבר גם לא נשרף.

🔋 מחשבון זרם: כמה חשמל זה צורך?

הקוד

מתקינים קודם ספרייה: Sketch ← Include Library ← Manage Libraries, מחפשים Adafruit NeoPixel ולוחצים Install. הקוד משתמש בצבעים שבחרתם בהדמיה למעלה. משנים שם, והקוד מתעדכן.

הכי חשוב לזכור: setPixelColor רק כותב לזיכרון של הבקר, כמו לצבוע לדים בהדמיה. רק show שולח את הרכבת. רוצים יותר מכמה לדים? ממשיכים לעמוד סטריפ לדים 5A לחיבור עם ספק כוח.

🟩 מטריצת NeoPixel 8×8 עם FastLED

מטריצה היא 64 לדי NeoPixel על לוח אחד, בשמונה שורות של שמונה. מבחינת הבקר זו בדיוק אותה שרשרת כמו בעמוד NeoPixel, מלד 0 ועד לד 63. הטריק הוא לתרגם "שורה וטור" למספר של לד. הפעם עובדים עם ספריית FastLED: מהירה, עם צבעים לפי גוון (HSV) ואפקטים מוכנים.

🧮 מ־x ו־y למספר לד

FastLED מול Adafruit NeoPixel

ב־FastLED הלדים הם פשוט מערך. משנים את המערך כמו כל משתנה, ו־FastLED.show() שולח את כולו. בנוסף יש בה הרבה אפקטים מוכנים, כמו fill_rainbow, fadeToBlackBy ו־blur2d.

החיבור ללוח ההרחבה של ESP32, פין 5

נגד של 330Ω על חוט הנתונים לא חובה, אבל מגן על הלד הראשון. אם הלדים מהבהבים בצבעים אקראיים, בודקים שה־GND משותף ושהג'אמפר על 5V.

⚠️ 64 לדים בלבן מלא מושכים כמעט 4 אמפר, הרבה יותר ממה שה־USB נותן. לכן בקוד יש setMaxPowerInVoltsAndMilliamps(5, 500): FastLED מחשבת לבד כמה זרם התמונה תצרוך, ומעמעמת אוטומטית כדי לא לעבור 500mA. רוצים בהירות מלאה? ספק כוח נפרד, כמו בעמוד סטריפ לדים 5A.

הקוד

מתקינים את הספרייה: Sketch ← Include Library ← Manage Libraries, מחפשים FastLED ומתקינים גרסה עדכנית (3.9 ומעלה תומכת ב־ESP32-S3). הקוד בונה את עצמו מהציור שלכם ומסוג החיווט שבחרתם. "הרצת הקוד" למעלה מראה מה הוא יעשה: הציור, ואז קשת אלכסונית שזזה.

אם הציור יוצא הפוך או משוקף: מסובבים את המטריצה, או הופכים בקוד את הערך של SERPENTINE. אם רק כל שורה שנייה הפוכה, החיווט הוא זיג־זג.

🕹️ ג'ויסטיק אנלוגי

החיבור

הקוד

המקל במנוחה לא נותן בדיוק 2048, וזה משתנה מג'ויסטיק לג'ויסטיק. לכן הקוד מודד את נקודת האמצע בהדלקה (לא נוגעים במקל ברגע הזה!) ומתעלם מתזוזות קטנות סביבה, "אזור מת".

📶 ESP32 רגיל, 30 פינים

הלוח של הכיתה: ESP-WROOM-32 על לוח הרחבה. אותו Wi-Fi ובלוטות' כמו ב־S3, ולוח ההרחבה נותן לכל פין שלישייה מוכנה לכבל, כך שמחברים רכיבים בלי מטריצה ובלי הלחמות.

הפרויקטים על הלוח הזה

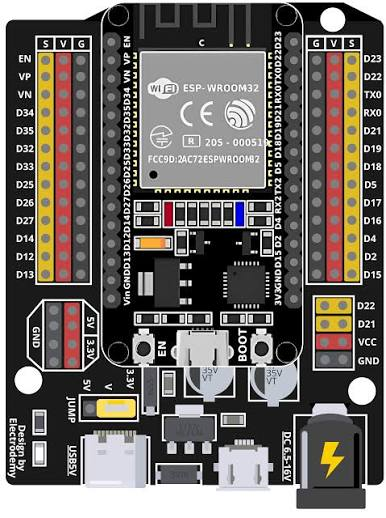

לוח ההרחבה

🔌 שלישייה לכל פיןG אדמה (שחור), V חשמל (אדום), S סיגנל (צהוב). כבל של חיישן נכנס ישר, בסדר הזה

🔀 הג׳מפר JUMPקובע אם כל עמודת ה־V היא 5V או 3.3V. משותף לכל הפינים! ברירת המחדל הבטוחה: 3.3V

⚡ בלוק חשמלמשמאל למטה: 5V, 3.3V ו־GND קבועים, בלי קשר לג׳מפר. רכיב שצריך 5V לוקח מכאן

🔋 שקע DC6.5V עד 16V, למשל סוללה. מתאים כשהפרויקט צריך יותר זרם ממה שה־USB נותן

🔗 שורת I2Cמימין: D22, D21, VCC, GND. מסכים וחיישנים בפרוטוקול I2C נכנסים ישר

🔘 EN ו־BOOTEN מאפס. אם הצריבה נתקעת: מחזיקים BOOT עד שמתחילה הכתיבה

איזה פין לבחור

⚠️ הפינים עובדים ב־3.3V. רכיב שמוציא 5V לפין (למשל Echo של חיישן המרחק) צריך מחלק מתח.

🖥️ ESP32 + מסך ST7789

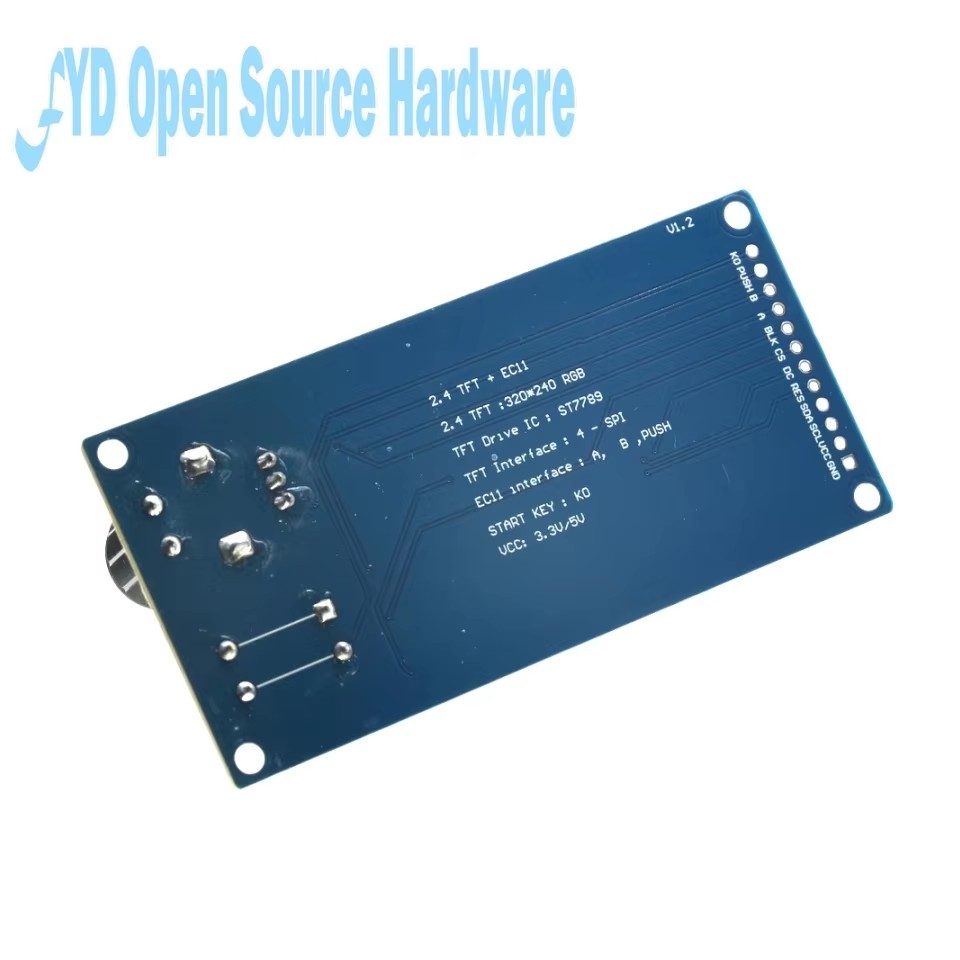

המודול שקנינו: מסך צבעוני 2.4 אינץ׳ (ST7789, 240×320), אנקודר סיבובי וכפתור, הכול על לוח אחד עם שורה אחת של 12 פינים. 6 חוטים למסך, 4 לאנקודר ולכפתור, ושניים לחשמל.

🛒 שם הרכיב ואיפה קונים

כך מחפשים אותו (באנגלית):

2.4 inch TFT + EC11 Rotary Encoder Module, SPI, ST7789, 320x240

בעברית: מסך 2.4 אינץ׳ עם אנקודר EC11 וכפתור, ממשק SPI, שבב ST7789. בדף המוצר בוחרים את האפשרות 2.4 inch (יש גם 1.8, עם שבב אחר וקוד אחר).

לדף המוצר באלי אקספרס ↗ חיפוש באלי אקספרס ↗ העתקת השם

איך החוטים נכנסים למסך ולאנקודר

בצד של ה־ESP32 כל חוט נכנס לפין S (הסיגנל) בשלישייה של הפין שלו. החשמל מגיע מבלוק החשמל הקבוע למטה: VCC ל־3.3V ו־GND ל־GND. לאנקודר ולכפתור אין חשמל נפרד, הם מקבלים אותו דרך אותם שני פינים. סדר הפינים על המודול יכול להשתנות בין יצרנים, אז תמיד בודקים מה כתוב ליד כל פין.

החוטים: רצף אחד מסרט הג׳מפרים

תולשים מהסרט 12 חוטים צמודים, בסדר שבו הם מגיעים: חום, אדום, כתום, צהוב, ירוק, כחול, סגול, אפור, לבן, שחור, חום, אדום. החוט החום הראשון נכנס ל־GND, הפין המרובע בתחתית, וכל השאר לפי הסדר כלפי מעלה. ששת החוטים מכתום עד אפור הם הרצף של המסך.

⚠️ המסך עובד ב־3.3V: VCC ל־3V3, לא ל־5V. על המודול כתוב 3.3V/5V, אבל עם ESP32 מחברים ל־3.3V כדי שהסיגנלים יתאימו.

קוד לדוגמה: מד צבעוני שמסובבים

ל־ESP32 הרגיל (לא S3). מסובבים את האנקודר: הקשת מתמלאת מ־0 עד 100. לחיצה על הכפתור של האנקודר מחליפה ערכת צבעים, ו־K0 מאפס. ספריות להתקין ב־Library Manager: Adafruit ST7735 and ST7789 Library ו־Adafruit GFX Library.

// ESP32 (30 pins, not S3) + 2.4" ST7789 screen (240x320) with encoder and button
// Libraries (Library Manager): Adafruit ST7735 and ST7789 Library + Adafruit GFX Library
#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>

// ---- screen ----
#define TFT_SCL  4
#define TFT_SDA  16
#define TFT_RES  17
#define TFT_DC   5
#define TFT_CS   18
#define TFT_BLK  19
// ---- encoder + button ----
#define ENC_A    32
#define ENC_B    33
#define ENC_PUSH 25
#define BTN_K0   26

#define STEPS_PER_CLICK 4   // one click jumps twice or not at all? change to 2

Adafruit_ST7789 tft(&SPI, TFT_CS, TFT_DC, TFT_RES);

// The gauge is drawn in memory and sent at once: no flicker.
// (A full 320x240 canvas is too big for the ESP32, so only the gauge area.)
#define GW 200
#define GH 184
#define GX ((320 - GW) / 2)
#define GY 32
GFXcanvas16 gauge(GW, GH);

volatile int encRaw = 0;
volatile uint8_t encLast = 0;

void IRAM_ATTR encISR() {
  static const int8_t T[16] = {0,-1,1,0, 1,0,0,-1, -1,0,0,1, 0,1,-1,0};
  uint8_t s = (digitalRead(ENC_A) << 1) | digitalRead(ENC_B);
  encRaw += T[(encLast << 2) | s];
  encLast = s;
}

int value = 40;              // 0..100
int theme = 0;               // color theme
const char* THEMES[] = {"RAINBOW", "FIRE", "OCEAN", "NEON"};
unsigned long lastDraw = 0;

uint16_t hsv(float h, float s, float v) {          // h: 0..360
  float c = v * s, x = c * (1 - fabs(fmod(h / 60.0, 2) - 1)), m = v - c;
  float r, g, b;
  if (h < 60)       { r = c; g = x; b = 0; }
  else if (h < 120) { r = x; g = c; b = 0; }
  else if (h < 180) { r = 0; g = c; b = x; }
  else if (h < 240) { r = 0; g = x; b = c; }
  else if (h < 300) { r = x; g = 0; b = c; }
  else              { r = c; g = 0; b = x; }
  return tft.color565((r + m) * 255, (g + m) * 255, (b + m) * 255);
}

uint16_t arcColor(float t) {                        // t: 0..1 along the arc
  switch (theme) {
    case 0:  return hsv(t * 300, 1, 1);                     // rainbow
    case 1:  return hsv(t * 55, 1, 1);                      // fire: red -> yellow
    case 2:  return hsv(200 - t * 40, 1, 0.6 + t * 0.4);    // ocean
    default: return hsv(fmod(280 + t * 140, 360), 1, 1);    // neon
  }
}

void drawFrame() {                                  // the parts that don't move: drawn once
  tft.fillScreen(ST77XX_BLACK);
  tft.fillRect(0, 0, 320, 26, tft.color565(124, 77, 255));
  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(2);
  tft.setCursor(8, 5);
  tft.print("ROBOTIKA LAB");
  tft.setCursor(250, 5);
  tft.print("ESP32");
  tft.setTextSize(1);
  tft.setTextColor(tft.color565(150, 150, 160));
  tft.setCursor(70, 226);
  tft.print("PUSH: colors      K0: reset");
}

void drawGauge() {
  float t = millis() / 1000.0;
  gauge.fillScreen(ST77XX_BLACK);

  // arc: 270 degrees, from 135 to 405
  const int cx = GW / 2, cy = 96, r = 80;
  int lit = map(value, 0, 100, 0, 270);
  for (int a = 0; a <= 270; a += 3) {
    float rad = (135 + a) * DEG_TO_RAD;
    int x = cx + cos(rad) * r, y = cy + sin(rad) * r;
    if (a <= lit) gauge.fillCircle(x, y, 7, arcColor(a / 270.0));
    else          gauge.fillCircle(x, y, 3, tft.color565(45, 45, 55));
  }
  // glowing ring at the end of the arc
  float er = (135 + lit) * DEG_TO_RAD;
  int ex = cx + cos(er) * r, ey = cy + sin(er) * r;
  gauge.drawCircle(ex, ey, 10 + 3 * sin(t * 6), ST77XX_WHITE);

  // big number in the middle
  String num = String(value);
  gauge.setTextSize(5);
  gauge.setTextColor(ST77XX_WHITE);
  gauge.setCursor(cx - num.length() * 15, cy - 22);
  gauge.print(num);
  String th = THEMES[theme];
  gauge.setTextSize(2);
  gauge.setTextColor(arcColor(value / 100.0));
  gauge.setCursor(cx - th.length() * 6, cy + 30);
  gauge.print(th);

  // little twinkling stars
  for (int i = 0; i < 8; i++) {
    int sx = (i * 53 + 17) % GW, sy = (i * 37 + 5) % GH;
    if (sin(t * 3 + i) > 0.6) gauge.fillCircle(sx, sy, 1, ST77XX_WHITE);
  }

  tft.drawRGBBitmap(GX, GY, gauge.getBuffer(), GW, GH);
}

bool pressed(int pin, bool &prev, unsigned long &tLast) {
  bool now = digitalRead(pin) == LOW;               // INPUT_PULLUP: pressed = LOW
  bool fired = now && !prev && millis() - tLast > 150;
  if (fired) tLast = millis();
  prev = now;
  return fired;
}

void setup() {
  Serial.begin(115200);
  pinMode(TFT_BLK, OUTPUT);
  digitalWrite(TFT_BLK, HIGH);                      // backlight on

  SPI.begin(TFT_SCL, -1, TFT_SDA, TFT_CS);          // SPI on our pins
  tft.init(240, 320);                               // 2.4" = 240x320
  tft.setSPISpeed(40000000);
  tft.setRotation(1);                               // landscape. upside down? use 3
  // tft.invertDisplay(false);                      // colors look like a negative? remove the //

  pinMode(ENC_A, INPUT_PULLUP);
  pinMode(ENC_B, INPUT_PULLUP);
  pinMode(ENC_PUSH, INPUT_PULLUP);
  pinMode(BTN_K0, INPUT_PULLUP);
  encLast = (digitalRead(ENC_A) << 1) | digitalRead(ENC_B);
  attachInterrupt(digitalPinToInterrupt(ENC_A), encISR, CHANGE);
  attachInterrupt(digitalPinToInterrupt(ENC_B), encISR, CHANGE);

  drawFrame();
}

void loop() {
  // encoder: one click = one step
  noInterrupts();
  int steps = encRaw / STEPS_PER_CLICK;
  encRaw -= steps * STEPS_PER_CLICK;
  interrupts();
  if (steps) value = constrain(value + steps * 2, 0, 100);

  static bool pPrev = false, kPrev = false;
  static unsigned long pT = 0, kT = 0;
  if (pressed(ENC_PUSH, pPrev, pT)) theme = (theme + 1) % 4;
  if (pressed(BTN_K0, kPrev, kT))   value = 0;

  if (millis() - lastDraw > 33) {                   // about 30 frames per second
    lastDraw = millis();
    drawGauge();
  }
}

החיבור הישיר, פין לפין

על לוח ההרחבה של ESP32

ליד כל פין בלוח יש שלישייה: G אדמה, V חשמל, S הסיגנל. הנגן רק מקבל פקודות, אז צריך קו סיגנל אחד בלבד: השלישייה של D17 בצד ימין של הלוח.

פין בנגן	לאן בלוח ההרחבה
RX	S בשורה של D17
VCC	5V בבלוק החשמל משמאל למטה (העמודה האדומה)
GND	GND באותו בלוק, או G בשורה של D17

⚠️ למה לא V של השורה? המתח של כל עמודת ה־V נקבע לפי הג׳מפר JUMP (5V או 3.3V), והוא משותף לכל הפינים. אם מעבירים אותו ל־5V בשביל הנגן, גם חיישנים אחרים שמחוברים ללוח (למשל הג׳ויסטיק) יקבלו 5V. בבלוק החשמל ה־5V תמיד 5V, בלי קשר לג׳מפר.

RX של הנגן (מקשיב) הולך ל־TX של ה־ESP32 (מדבר), פין 17. פין TX של הנגן נשאר לא מחובר: הוא רק שולח תשובות, ובשביל לנגן לא צריך אותן.

למה דווקא 17? זה פין השליחה של UART2, יציאה סריאלית שנייה שפנויה לגמרי. UART0 (פינים 1 ו־3) כבר תפוס ע״י ה־USB וה־Serial Monitor. לא לחבר לפינים 0, 2, 5, 12, 15: הבקר בודק אותם בהדלקה, ורכיב שמחובר אליהם יכול למנוע מהלוח לעלות. פינים 6 עד 11 תפוסים לגמרי ע״י הזיכרון. אם 17 תפוס, אפשר 25, 26 או 33, ומשנים את MP3_TX בקוד.

הקוד

בוחר כרטיס, עוצמה 25, ומנגן את 01/001. שומעים שיר = החיבור תקין. אין קול = בודקים שהחוט ב־S של D17 ולא בפין אחר, ושהכרטיס מפורמט FAT32.

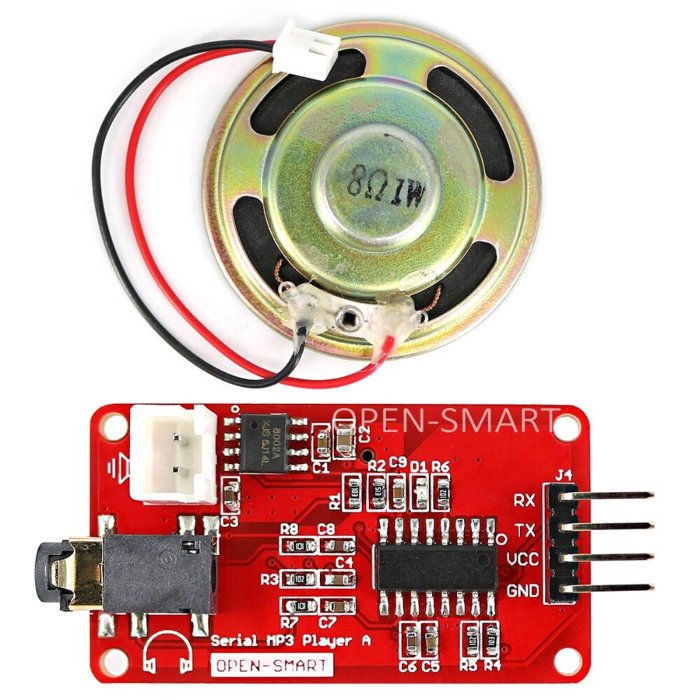

כרטיס קטן עם שקע לכרטיס זיכרון, שבב שמפענח MP3, ומגבר שמניע רמקול. ה־ESP32 לא צריך לעבד קול בכלל: הוא רק שולח לנגן "פקודות" קצרות בארבעה חוטים, כמו שלט רחוק. נגן שיר 3, הבא, עוצמה 20.

💾 כרטיס microSDעד 32GB, מפורמט FAT32. קבצי MP3 ו־WAV

🔊 מגבר מובנההשבב 8002A מניע ישר רמקול 8Ω. יש גם שקע אוזניות

📡 UART, 9600פקודות קצרות של 4 עד 6 בתים

⚡ 3.2V עד 5.2Vעדיף 5V: הרמקול נשמע חזק יותר

איך נראית פקודה? לחצו

הכנת הכרטיס

מפרמטים ל־FAT32, יוצרים תיקיות בשמות 01, 02 וכן הלאה, ובכל תיקייה שמות קבצים שמתחילים במספר של שלוש ספרות: 01/001_hello.mp3, 01/002_beep.mp3. אחרי המספר מותר לכתוב מה שרוצים. FOLDER = 1 ו־SONG = 1 ינגנו את 01/001.

הקוד

אם הלוח מתאפס כשהמוזיקה חזקה, המגבר מושך יותר זרם ממה שה־USB נותן ברגע. קבל אלקטרוליטי 100 עד 470µF בין VCC ל־GND צמוד לנגן פותר את זה.

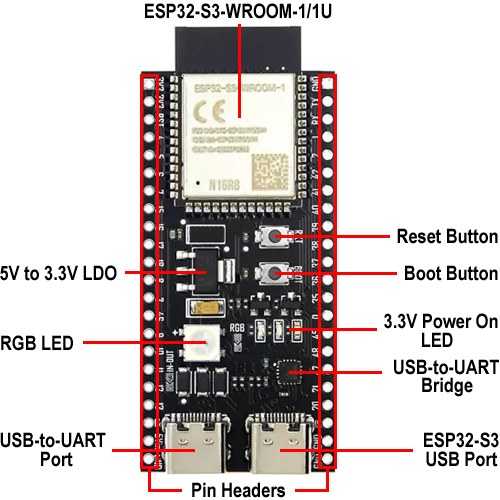

🔍 הכרת הלוח

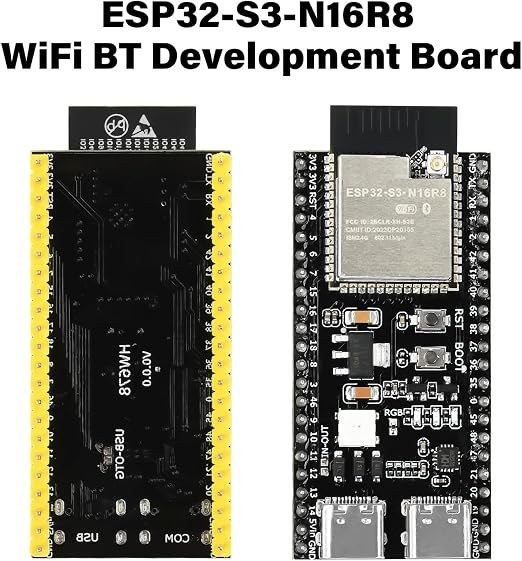

מה יש על הלוח ESP32-S3-N16R8 שבערכה, ולמה צריך כל חלק.

🧠 המודול ESP32-S3-WROOM-1הקופסה הכסופה. בפנים המעבד, הזיכרון ואנטנת ה־Wi-Fi (החלק השחור למעלה). N16R8 אומר 16MB פלאש ו־8MB PSRAM. לא לגעת באנטנה ולא לכסות אותה במתכת.

🔌 שקע COM (ממיר USB ל־UART)השקע השמאלי כשהשקעים למטה. עובר דרך שבב ממיר, ומשם ל־TX ו־RX. דרכו צורבים ורואים את ה־Serial Monitor. זה השקע שמתחילים איתו.

🔌 שקע USB (ישיר לבקר)השקע הימני. מחובר ישר לבקר דרך פינים 19 ו־20. אפשר לצרוב גם דרכו, ובפרויקטים מתקדמים הלוח יכול להתחזות למקלדת או לעכבר.

🔘 כפתור RSTמאפס את הבקר, כמו כיבוי והדלקה. התוכנית מתחילה מההתחלה.

🔘 כפתור BOOTאם הצריבה נתקעת: מחזיקים BOOT, לוחצים ומשחררים RST, משחררים BOOT, ומנסים לצרוב שוב. מחובר לפין 0.

🌈 לד RGB מובנהלד צבעוני אחד מסוג WS2812, על פין 48 (כתוב על הלוח RGB@IO48). אפשר לצבוע אותו בכל צבע מהקוד.

⚡ ווסת מתח ולד הדלקההווסת הופך 5V מה־USB ל־3.3V שהבקר צריך. הלד הקטן נדלק כשיש חשמל.

מה הלוח יודע לעשות

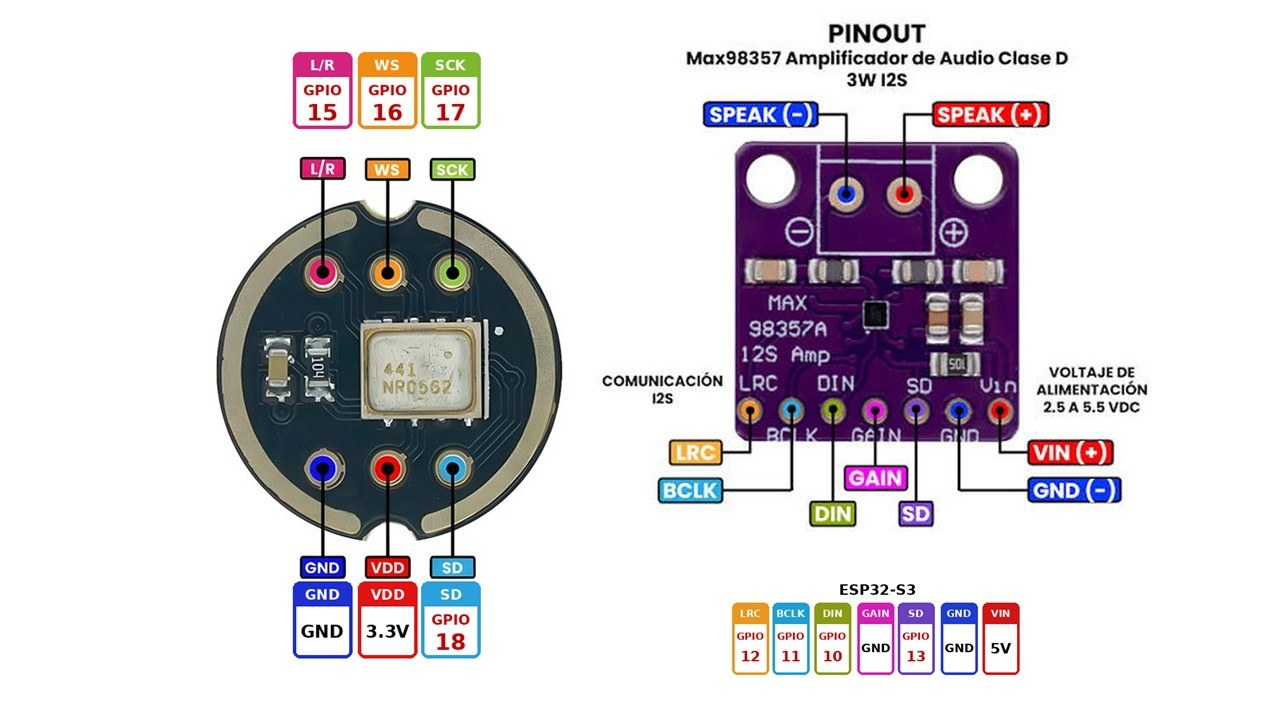

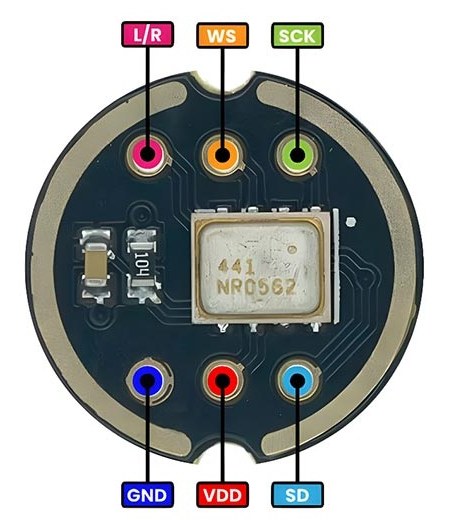

🎤 מיקרופון INMP441

מיקרופון דיגיטלי קטן כמו מטבע. הוא לא שולח "חשמל שרועד" כמו מיקרופון רגיל, אלא מספרים: 16,000 פעמים בשנייה הוא מודד כמה חזק האוויר לוחץ עליו ושולח את התוצאה לבקר. זו האוזן של הצ'טבוט שנבנה.

🔢 דיגיטלי, בפרוטוקול I2Sהקול מגיע כבר כמספרים, בלי רעש שנכנס בדרך בחוטים

🎯 24 ביטיותר מ־16 מיליון רמות עוצמה בכל מדידה

🔄 שומע מכל הכיווניםאומנידירקציוני: לא משנה מאיפה מדברים אליו

👂 60 עד 15,000 הרץכל הטווח של דיבור, ורוב המוזיקה

⚡ 3.3V בלבדבדיוק המתח של ESP32. לא לחבר ל־5V

🕳️ החור מאחורהקול נכנס מהחור הקטן בצד עם הכיתוב, לא מהצד של השבב. לא לכסות אותו

למה דווקא ESP32 ולא ארדואינו אונו?

קול זה הרבה מידע. 16,000 מדידות בשנייה, כל אחת של 2 בתים, זה 32,000 בתים בכל שנייה. לארדואינו אונו יש בסך הכול 2,000 בתים של זיכרון, כלומר הוא היה מתמלא אחרי שישים אלפיות שנייה של דיבור. ל־ESP32-S3 יש כל מה שחסר לאונו: רכיב I2S מובנה שקורא את המיקרופון לבד ברקע, 8MB של PSRAM שמספיקים לכמה דקות הקלטה, מעבד מהיר מספיק לעבד קול, ו־Wi-Fi כדי לשלוח את ההקלטה לבינה מלאכותית ולקבל תשובה.

החיבור ל־ESP32-S3

פינים 15 עד 18 יושבים ברצף בצד שמאל של הלוח, כך שכל ארבעת החוטים יוצאים מאותו מקום. במקום פין 15 אפשר לחבר את L/R ישר ל־GND ולמחוק מהקוד את שתי השורות שלו. לא להשתמש בפינים 19, 20, 35 עד 37 או 48 (ראו תרשים הפינים). הרמקול מתחבר לפינים 10 עד 13, ראו מגבר MAX98357A.

נסו בעצמכם: ככה מיקרופון רואה קול

הקוד

שקט מוחלט, רק אפסים? בודקים שהחוטים של SCK ו־WS לא הפוכים, ושה־L/R מחובר לפין 15 (או ל־GND). אם ה־L/R מחובר ל־3V3, צריך לשנות בקוד את I2S_STD_SLOT_LEFT ל־I2S_STD_SLOT_RIGHT.

🤖 היעד: צ'טבוט שמדבר

ה־ESP32 לא מספיק חזק להריץ בינה מלאכותית בעצמו, אבל הוא לא צריך: הוא האוזניים והפה, והמוח נמצא בענן. ככה נראית שיחה אחת:

חשבון קטן: עשר שניות של דיבור ב־16,000 מדידות בשנייה הן כ־320KB. באונו זה בלתי אפשרי, ב־ESP32-S3 זה פחות מ־4% מה־PSRAM. אפשר גם להדליק את לד ה־RGB בצבע אחר בכל שלב, כך שרואים מתי הוא מקשיב, חושב ומדבר.

🔑 מפתח ה־API של שירות ה־AI הוא כמו כרטיס אשראי. לא כותבים אותו בקוד שעל הלוח: הלוח מדבר עם שרת קטן שלנו, והשרת מחזיק את המפתח.

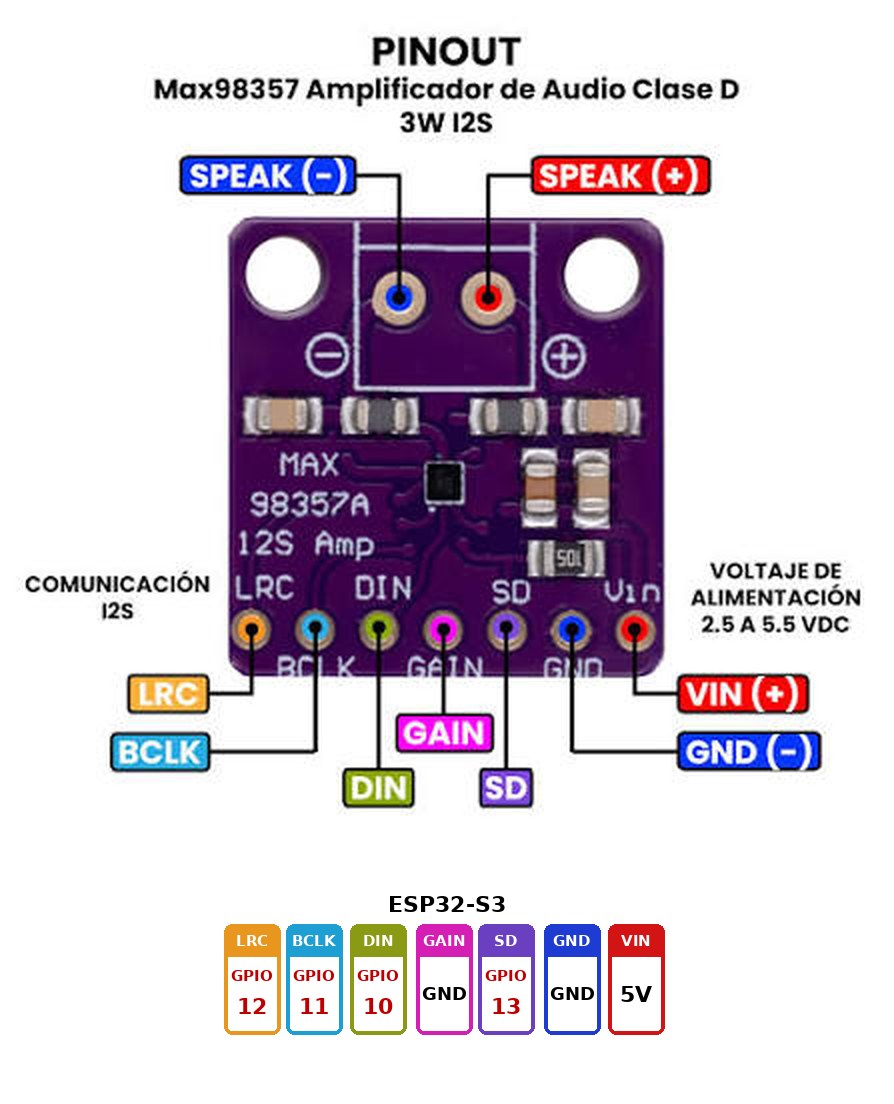

🔊 מגבר MAX98357A

הפה של הצ'טבוט. ה־ESP32 שולח אליו את הקול כמספרים, באותה שפת I2S של המיקרופון, והמגבר הופך אותם בחזרה לגל חשמלי חזק מספיק כדי להזיז רמקול. המיקרופון שומע, הבקר חושב, המגבר מדבר.

🔢 מקבל קול דיגיטלי ב־I2Sממיר מספרים לקול בעצמו, בלי רכיבים נוספים

💪 עד 3.2 ואטברמקול של 4 אוהם ב־5V. מספיק כדי למלא חדר

🔋 2.5 עד 5.5 וולטמזינים אותו מפין ה־5V של הלוח

🌡️ Class D, יעילכ־90% מהחשמל הופך לקול ולא לחום, אז הוא לא מתחמם

🎚️ עוצמה לפי GAINפין אחד קובע כמה חזק: מ־3 עד 15 דציבל

🔇 פין SD לכיבויLOW מכבה את המגבר: שקט מוחלט וחיסכון בחשמל

למה צריך מגבר? אי אפשר לחבר רמקול ישר לבקר?

אי אפשר, משתי סיבות. הראשונה: פין של ESP32 נותן בערך 40 מיליאמפר ב־3.3V, ורמקול צריך פי עשרה ויותר. חיבור ישיר נותן קול חלש מאוד, ועלול לשרוף את הפין. השנייה: פין רגיל יודע רק דלוק או כבוי, וקול הוא גל שעולה ויורד בעדינות. ל־ESP32 הרגיל היה ממיר קטן (DAC) שיודע לייצר גל כזה, אבל ב־ESP32-S3 שלנו אין אותו בכלל. ה־MAX98357A פותר את שתי הבעיות: מקבל את הקול כמספרים, בונה ממנו גל, ומגביר אותו מהחשמל של ה־5V ולא מהפין.

החיבור ל־ESP32-S3

⚠️ שני חוטי הרמקול הולכים רק לשקע של המגבר. לא מחברים את המינוס של הרמקול ל־GND: המגבר דוחף וגם מושך בשני הצדדים, וחיבור לאדמה יכול לשרוף אותו.

בעוצמה גבוהה המגבר מושך הרבה זרם. אם הלוח מתאפס בדיוק כשהוא מדבר, מחליפים לכבל USB טוב יותר או למטען חזק, או מורידים את העוצמה בקוד.

פין GAIN: כמה חזק?

הקוד

🤖 המיקרופון והמגבר ביחד

עם שני הרכיבים האלה ל־ESP32 יש אוזניים ופה. קוד 2 (התוכי) כבר עושה חצי מהעבודה של צ'טבוט: מקליט כשמחזיקים את BOOT ומשמיע. בצ'טבוט האמיתי, בין ההקלטה להשמעה ההקלטה נשלחת ב־Wi-Fi לבינה מלאכותית, וחוזרת תשובה מדוברת שמתנגנת בדיוק באותה דרך. השרשרת המלאה מופיעה בעמוד המיקרופון.

🧩 מיקרופון ורמקול על אותו ESP32

החיבור המלא של הצ'טבוט: המיקרופון בפינים 15 עד 18, המגבר בפינים 10 עד 13. מחברים בכבלי סרבו (שחור, אדום ולבן צמודים) ובכבל זוגי (שחור ואדום), כך שכמה פינים נכנסים בתנועה אחת. לוחצים על כבל כדי לראות רק אותו.

שני סוגי חיבור בלוח ההרחבה

הכבלים, אחד אחד

הבקר יושב על לוח ההרחבה. כבלי האותות 1 ו־3 וחוט ה־SD נכנסים לשורת הפינים הצהובה שצמודה לבקר, שמסודרת בדיוק כמו הפינים שלו. כבל 2 נכנס לשלישייה של IO18 שמביאה איתה גם GND ו־3.3V, וכבל 4 לעמודת ה־5V. ככה אף חוט חשמל לא צריך לחצות את הלוח.

⚠️ בכבלים 1 ו־3 החוט האדום הוא אות, לא חשמל. בכבלים 2 ו־4 האדום הוא חשמל: 3V3 למיקרופון ו־5V למגבר. אם מחליפים ביניהם, 5V במיקרופון שורף אותו.

🎤 ה־L/R של המיקרופון מחובר לפין 15 ולא ל־GND, אז הקוד חייב להוריד את פין 15 ל־LOW בתחילת setup. בלי זה המיקרופון לא יודע באיזה ערוץ לשדר, ושומעים שקט.

בודקים שהכול עובד

מריצים את קוד 2 בעמוד המגבר, התוכי: מחזיקים את BOOT, מדברים, משחררים, והלוח משמיע בחזרה את מה ששמע. אם שומעים את עצמכם, כל חמשת הכבלים במקום. ה־ESP32-S3 בונה שני ערוצי I2S נפרדים, אחד לכל רכיב, ולכן הם עובדים יחד באותו זמן.

🤖 Voice Assistant: צ׳טבוט שמדבר

הפרויקט המלא: מחזיקים את BOOT, שואלים שאלה בקול, והלוח עונה בקול. ה־ESP32 הוא האוזניים והפה, והמוח נמצא בענן של OpenAI. בלי ספריות חיצוניות, רק מה שמגיע עם חבילת ESP32.

ב־ZIP יש תיקייה בשם voice_assistant ובה שני הקבצים. פותחים את התיקייה כמו שהיא ב־Arduino IDE, כי שם התיקייה חייב להיות זהה לשם קובץ ה־ino.

שיחה אחת, שלב אחרי שלב

בכל שלב הלוח כותב ב־Serial Monitor מה הוא עושה וכמה זמן זה לקח. צפצוף קצר = "שמעתי אותך". צפצוף נמוך וארוך = משהו נכשל, והסיבה כתובה ב־Serial.

לפני שמעלים

הקובץ secrets.h

הסיסמאות לא נכתבות בתוך הקוד עצמו אלא בקובץ נפרד שיושב באותה תיקייה. ככה אפשר לשתף את הקוד, להעלות אותו לאתר או לשלוח לחבר, בלי לחשוף את סיסמת הבית ואת המפתח ל־OpenAI. זה המבנה, ואת הערכים ממלאים כל אחד אצלו:

🔑 מפתח OpenAI שווה כסף: כל שאלה עולה אגורות בודדות, אבל מי שמחזיק את המפתח יכול להשתמש בו על חשבונכם. לא מצלמים אותו, לא מדביקים בקבוצות, ואם הוא דלף, מבטלים אותו באתר של OpenAI ויוצרים חדש.

הקוד, חלק אחרי חלק

לוחצים על חלק כדי לסמן אותו בקוד ולקרוא מה הוא עושה.

משנים ומשחקים

📍 תרשים הפינים

לוח ESP32-S3 בפורמט DevKitC-1, 44 פינים, מבט מלמעלה כשכבלי ה־USB למטה. לוחצים על פין כדי לראות מה הוא יודע לעשות. המספר בריבוע הוא מספר ה־GPIO, וזה המספר שכותבים בקוד.

בחרו פין

לוחצים על אחד הריבועים בתרשים.

חשמלאדמה GNDמומלץשימושי, עם הערהזהירותתפוס / לא לשימוש

יש כמה יצרנים ללוחות האלה. אם ההדפסה על הלוח שלכם שונה מהתרשים, ההדפסה על הלוח קובעת.

בכיתה עדיף להוסיף נגד של 220Ω בטור לכל לד. בלי נגד הלד מקבל יותר זרם ממה שהוא צריך, והוא והפין עלולים להיפגע.

שני לדים על לוח ההרחבה

לד אדום לפין 8, לד כחול לפין 9. כל לד מתחבר בשני ג'אמפרים: הרגל הארוכה לשורה S (סיגנל), הרגל הקצרה לשורה G (גראונד). השורה האמצעית V לא בשימוש.

לוח ההרחבה יושב על הארדואינו. לכל פין יש טור של שלושה: G גראונד, V 5 וולט, S הסיגנל עצמו.

איזו רגל לאן?

לרגל הארוכה של הלד קוראים אנודה (+), והיא הולכת ל־S. הרגל הקצרה, קתודה (−), הולכת ל־G. לד שחובר הפוך פשוט לא יידלק, ולא יקרה לו כלום. הופכים ומנסים שוב.

לאן בדיוק?

לד אדום: טור 8, חוט אדום לשורה S וחוט חום לשורה G. לד כחול: אותו דבר בטור 9. סופרים טורים מימין לשמאל: 8 הוא הראשון בקבוצה 11 10 9 8.

אתגר

שנו את הקוד כך ששני הלדים יהבהבו יחד. ואחר כך: אדום דולק שנייה, כחול רק רבע שנייה, כמו אורות של ניידת.

חיבור גלגלים לגשר H

כרטיס L298N יודע לסובב מנועים קדימה ואחורה. כאן שני מנועים מחוברים יחד ליציאה הימנית, כמו שני הגלגלים של צד אחד במכונית.

מחברים ומנתקים חוטים רק כשהסוללה מנותקת. קצר בין חוט אדום לשחור עלול לחמם את הסוללה ואת הכרטיס.

קדימה ואחורה

המכונית נוסעת שנייה קדימה ושנייה אחורה, וחוזר חלילה. פינים 4 ו־6 מסובבים את הגלגלים קדימה, ופינים 5 ו־7 מסובבים אותם אחורה.

גלגל אחד מסתובב הפוך מהשאר? לא משנים את הקוד. מחליפים בין האדום לשחור בקצה של אותו מנוע.

פנייה ימינה ופנייה שמאלה

כדי לפנות, מסובבים רק צד אחד של המכונית. לפנייה ימינה נוסעים רק שני הגלגלים של צד שמאל, ולפנייה שמאלה רק שני הגלגלים של צד ימין. בין הפניות יש עצירה.

אתגר: פנייה חדה יותר. במקום לעצור את הצד השני, סובבו אותו אחורה (פין 7 ב־HIGH בפנייה ימינה). המכונית תסתובב במקום.

עוקב קו עם חיישן אחד

החיישן לא נוסע על הקו, אלא על הגבול שלו: חצי על שחור וחצי על לבן. רואה לבן? פונים שמאלה חזרה לקו. רואה שחור? פונים ימינה החוצה. באמצע? ישר.

המכונית בורחת מהקו במקום לחזור אליו? היא על הצד השני של הגבול. שמים אותה בצד השני, או מחליפים בקוד בין turnLeft ל־turnRight.

חיישן מרחק אולטרסוני

החיישן צועק צעקה שאנחנו לא שומעים, ומודד כמה זמן לוקח לה לחזור. כמו עטלף. מהזמן הזה הארדואינו מחשב את המרחק לקיר.

שתי "עיניים" שהן בעצם רמקול ומיקרופון. T (Transmitter) שולח, R (Receiver) מקשיב.

1. צעקה

הארדואינו מעלה את Trig ל־HIGH לעשר מיליוניות שנייה. החיישן שולח שמונה "ציוצים" של 40,000 הרץ, גבוה מדי בשביל האוזן שלנו.

2. מחכים להד

ברגע הצעקה החיישן מעלה את Echo ל־HIGH, ומוריד אותו כשההד חוזר. pulseIn(echoPin, HIGH) מודד כמה מיקרו־שניות הוא היה למעלה.

3. חשבון

הקול עובר 0.034 ס"מ בכל מיקרו־שנייה. כופלים בזמן ומחלקים ב־2, כי הקול הלך לקיר וגם חזר. 1,000 מיקרו־שניות הן בערך 17 ס"מ.

מה הוא יודע ומה לא

עובד טוב מ־2 ס"מ ועד כ־4 מטר. בד, ספוג או וילון בולעים את הקול, וקיר עקום מקפיץ אותו הצידה. אז לפעמים יוצאים מספרים מוזרים.

אתגר

מחברים גם את הלדים מפין 8 ו־9: כחול כשהקיר רחוק מ־20 ס"מ, אדום כשהוא קרוב יותר. והשלב הבא: מכונית שעוצרת לפני קיר.

חיישן ויברציה

בתוך החיישן יש קפיץ קטן שנוגע ולא נוגע. כשנוקשים על השולחן או מזיזים את החיישן, הקפיץ רועד, והחיישן שולח לארדואינו סימן. הארדואינו מדליק את הלד בפין 13.

Serial Monitor

על המכונית פינים 4 עד 7 תפוסים על ידי גשר ה־H. התרגיל הזה הוא על ארדואינו בלי המכונית. כשמחברים את החיישן למכונית, מעבירים אותו לפין פנוי ומשנים את vibPin בקוד.

🔧 הרכבת המכונית

בונים את המכונית שלב אחרי שלב, מהשלדה התחתונה ועד הנסיעה הראשונה. לוחצים "הבא", והחלק החדש נדלק בציור.

תרשים החיבורים של הערכה

לוחצים על התרשים כדי לפתוח אותו בגודל מלא. בתרשים: החזית למעלה, הצד של המנועים שפונה פנימה הוא הצד התחתון שלהם. הפינים בתרשים הם של קוד הערכה. בשיעורים במעבדה משתמשים בפינים שבטבלה שלמטה.

טבלת החיבורים של המעבדה

רכיב	חוט / רגל	לאן
מנועים ימין (M1, M2)	שני השחורים · שני האדומים	OUT1 · OUT2
מנועים שמאל (M3, M4)	שני השחורים · שני האדומים	OUT4 · OUT3
סוללה	אדום (דרך המתג) · שחור	+12V · GND של L298N
L298N ← לוח ההרחבה	סגול · אפור · לבן · שחור	IN1→7 · IN2→6 · IN3→5 · IN4→4
L298N ← לוח ההרחבה	אדום · חום	+12V→VIN · GND→GND
חיישן קו	S · V · G	A0
חיישן מרחק HC-SR04	כתום Echo · צהוב Trig · אדום Vcc · חום GND	13 · 12 · 5V · GND
באזר	S	11
לדים	אדום · כחול (רגל ארוכה ל־S)	8 · 9

מחברים ומנתקים חוטים רק כשהמתג כבוי והסוללות בחוץ. בבדיקה הראשונה מרימים את המכונית כך שהגלגלים באוויר.

חיישן קו 4 ערוצים

כרטיס בקרה אחד וארבעה ראשי חיישן קטנים. כל ראש מסתכל על הרצפה ואומר רק דבר אחד: לבן או שחור. עם ארבעה ראשים המכונית יודעת בדיוק איפה הקו נמצא.

לחצו על ריבוע הרצפה מתחת לכל ראש כדי להחליף בין לבן לשחור, וראו מה קורה לנורית וליציאה.

Serial Monitor: 0 0 0 0

הקוד: קריאה של ארבעת החיישנים

מעתיקים, מדביקים ב־Arduino IDE ומעלים ללוח.

העתקת הקוד

הראשים עובדים הכי טוב בגובה של כחצי עד סנטימטר וחצי מהרצפה. גבוה מדי, הם כבר לא מבחינים בין לבן לשחור. אם בחיישן שלכם 0 ו־1 הפוכים, זה בסדר: בודקים ב־Serial Monitor ומתאימים את הקוד.
